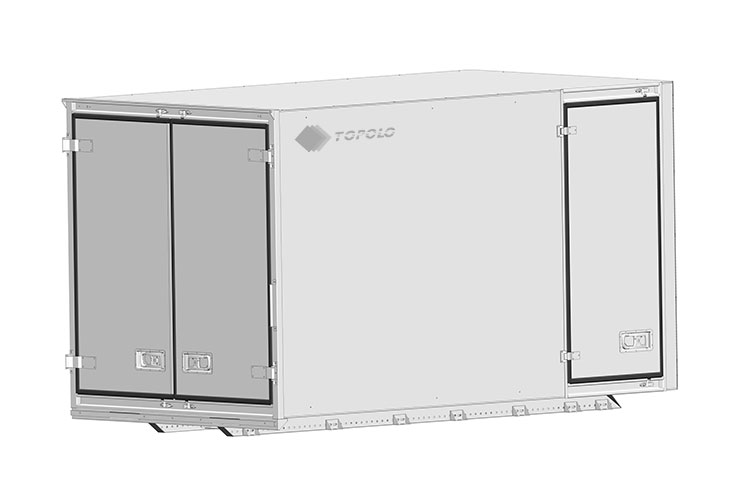

Caja Refrigerada Modular
Configuración flexible para adaptarse a diferentes escenarios de aplicación
Con la triple innovación de nueva tecnología, nuevos materiales y un nuevo diseño, la caja refrigerada modular TOPOLO no solo ha logrado un salto cualitativo en el rendimiento de la refrigeración, sino que también ha aportado innovación y valor multidimensionales a la industria de la cadena de frío gracias a sus ventajas clave: reducción de costos y aumento de la eficiencia. Las cajas refrigeradas se pueden personalizar según el volumen de transporte y el tipo de carga, eliminando los problemas de espacio y capacidad de las carrocerías refrigeradas tradicionales. La misma caja puede configurarse para cambiar de zona de temperatura y satisfacer las necesidades de transporte de una amplia gama de productos, desde helados (-20 °C) hasta flores (5-10 °C) y vacunas (2-8 °C).

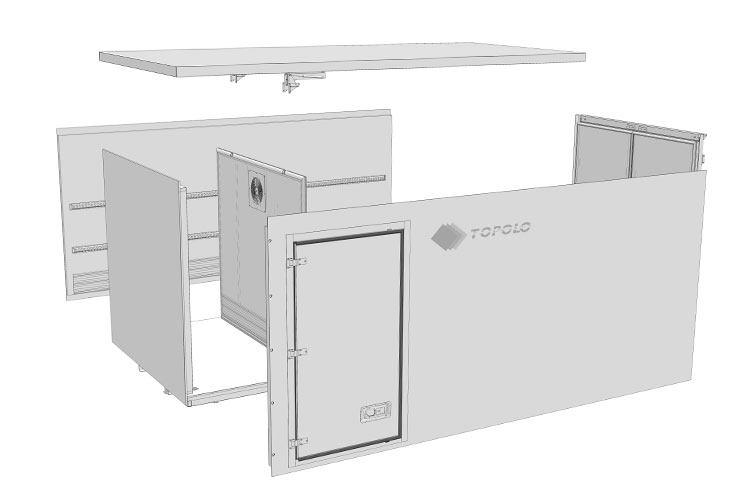

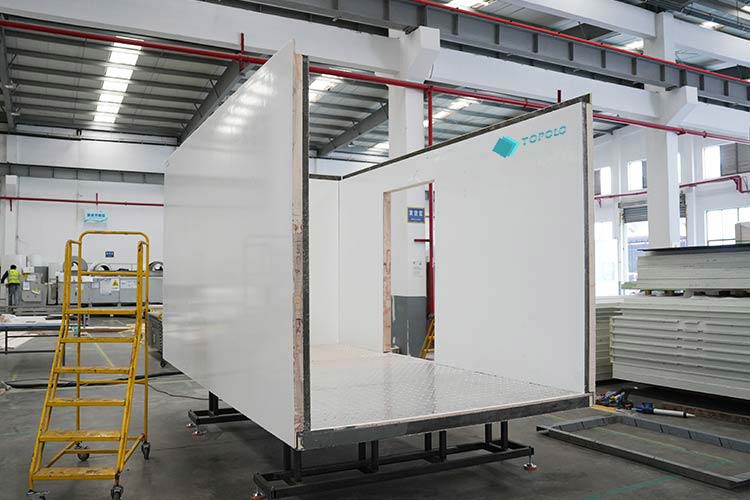

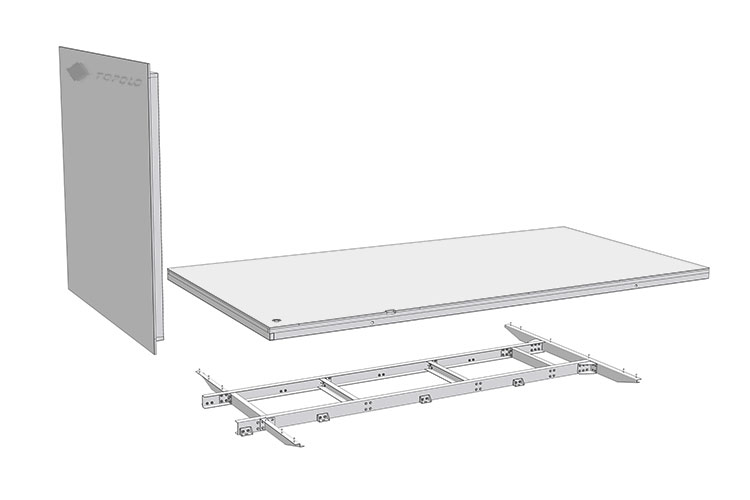

El montaje rápido mejora la eficiencia
La caja refrigerada modular cuenta con una estructura de montaje rápido que permite su instalación y desmontaje sin herramientas especializadas, lo que reduce el tiempo de trabajo y mejora la eficiencia del montaje. El montaje tradicional de la caja refrigerada suele requerir un equipo de 4 a 6 profesionales que trabajan de 8 a 10 horas, lo que implica levantar objetos pesados, usar herramientas complejas y realizar ajustes repetidos. En cambio, el proceso de montaje rápido de TOPOLO supera los desafíos de la instalación tradicional de equipos, que requieren mucho tiempo y mano de obra. El innovador concepto de montaje “dos personas + dos horas = una caja” reduce significativamente la mano de obra y establece un nuevo estándar de eficiencia de montaje en la industria de la cadena de frío.
¿Tiene problemas recurrentes con la caja refrigerada?
- ¿Vibración de la unidad de refrigeración → panel frontal agrietado?
- ¿Vibración de la unidad de refrigeración → panel frontal agrietado?
- Impacto de la carga → ¿hinchazón de la pared?
- Carga y descarga de montacargas → ¿daños y colapso del suelo?
- ¿Conexiones débiles?
- ¿Vida útil corta?
La combinación perfecta de resistencia y aislamiento térmico soluciona estos problemas.
Revestimiento exterior resistente a la intemperie
- Las láminas de FRP/GRP resistentes a los rayos UV se utilizan para el revestimiento exterior de las cajas refrigeradas. Son resistentes a la luz solar, la intemperie, la lluvia y la nieve. Ofrecen una vida útil de más de diez años y conservan su color vibrante. TOPOLO ha desarrollado una variedad de láminas de FRP (termoplásticas y termoestables) para paneles aislantes, logrando un equilibrio entre rendimiento y coste.
Material del núcleo aislante térmico de alta calidad

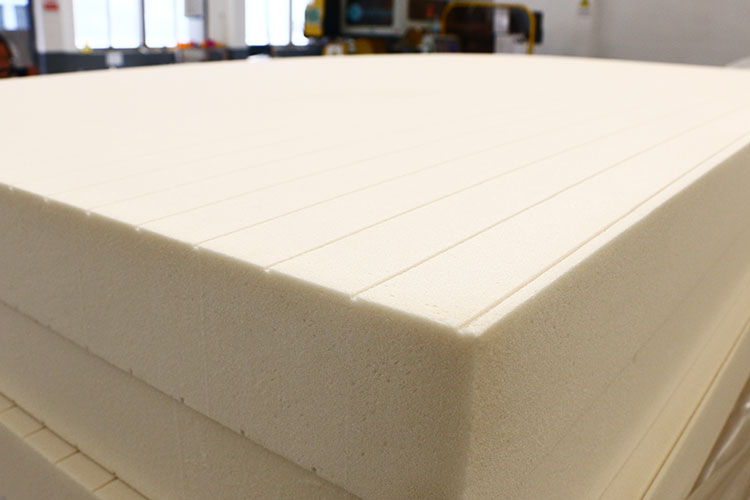

- El material del núcleo aislante es preferiblemente poliestireno extruido (XPS), poliuretano (PU) o espuma de poliéster. Estas espumas tienen una conductividad térmica extremadamente baja y un excelente rendimiento de aislamiento térmico, lo que garantiza la alta eficiencia de la unidad de refrigeración.

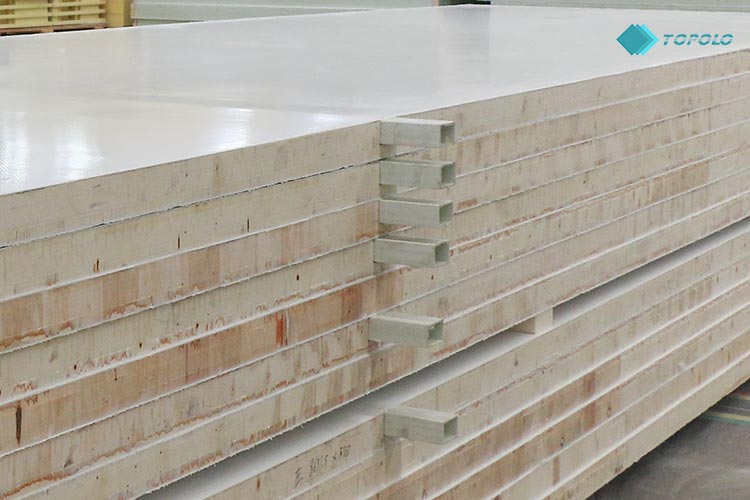

Estructura integrada de alta resistencia
- El interior del panel de la caja refrigerada se ha procesado y preintegrado con estructuras integradas de diversos materiales ligeros. Estas estructuras se distribuyen en los bordes, esquinas y otras zonas del panel propensas a tensiones, lo que mejora su resistencia a los daños. Incluso con cargas y descargas frecuentes, transporte apilado o condiciones extremas en carretera, se evita que el panel se abolle o rompa debido a fuerzas externas.
Especificaciones de los paneles de cajas refrigeradas
| Revestimiento exterior | Lámina de FRP (plástico reforzado con fibra de vidrio). | |||||
| Lámina de CFRT (termoplástico reforzado con fibra continua). | ||||||
| Material del núcleo | Densidad (kg/m³) | Aislamiento térmico (W/(m·K)) | Resistencia a la compresión (kPa) | Absorción de agua | Estabilidad dimensional (70±2 ℃ / 48H) | |
| XPS (poliestireno extruido) | 35 – 50 | ≤0.025 | 400 – 550KPa | 1% | ≤1.5% | |
| PU (poliuretano) | 28 – 50 | ≤0.022 | ≥200KPa | 1.8% | ≤1.5% | |
| PET (tereftalato de polietileno) | 60 – 300 | ≤0.034 | 750 -1800KPa | ≤0.05% | ≤0.05% | |
| Revestimiento interior | Lámina de FRP (plástico reforzado con fibra de vidrio). | |||||
| Lámina de CFRT (termoplástico reforzado con fibra continua). | ||||||
| Longitud del panel | ≤15800mm | |||||
| Ancho del panel | ≤3000mm | |||||
| Espesor del panel | Núcleo de espuma XPS: 17-150 mm. | |||||
| Núcleo de espuma de PU: 25-150 mm. | ||||||
| Núcleo de espuma PET: 5-150 mm. | ||||||
Diseño meticuloso que mejora el rendimiento del contenedor refrigerado.
Cuida cada detalle, desde el interior hasta el exterior.

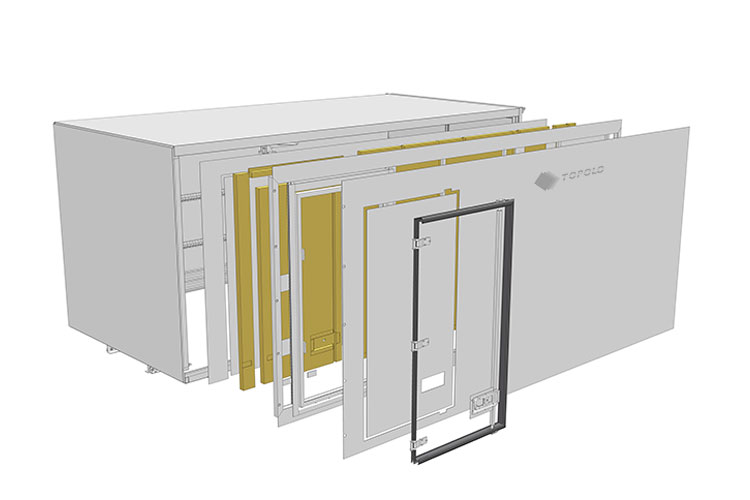

01. Paneles laterales con mayor resistencia a impactos.
- Revestimiento exterior de grado RV sin pernos expuestos, superficie lisa y fácil de limpiar y mantener.
- Tecnología patentada de microespuma que soporta temperaturas de hasta 80 °C, evitando la expansión del material del núcleo.
- Revestimiento interior de fibra de vidrio continua multicapa que proporciona mayor resistencia a impactos, menor peso y mayor durabilidad.
- Diseño estructural patentado completamente cerrado que impide la penetración de humedad en los paneles, lo que resulta en un mejor aislamiento térmico y una mayor vida útil.
Accesorios personalizados.
- Sistema de escape de emergencia.
- Varios tipos de puertas laterales.
- Varios tipos de cerraduras.
- Juntas de goma de alto rendimiento.
- Zócalos.

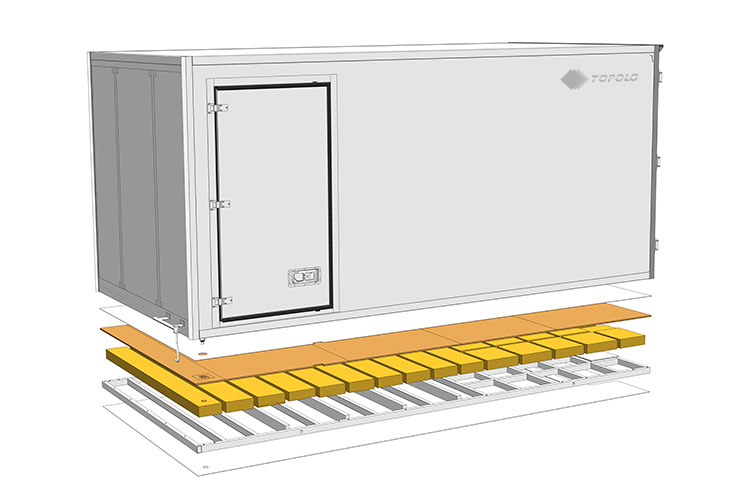

02. Paneles de suelo 100 % impermeables.
- Estructura compuesta ligera y de alta resistencia que soporta 20 000 ciclos de carga.
- Elimina los puentes térmicos y minimiza la transferencia de calor.
- Componentes reforzados disponibles bajo pedido.

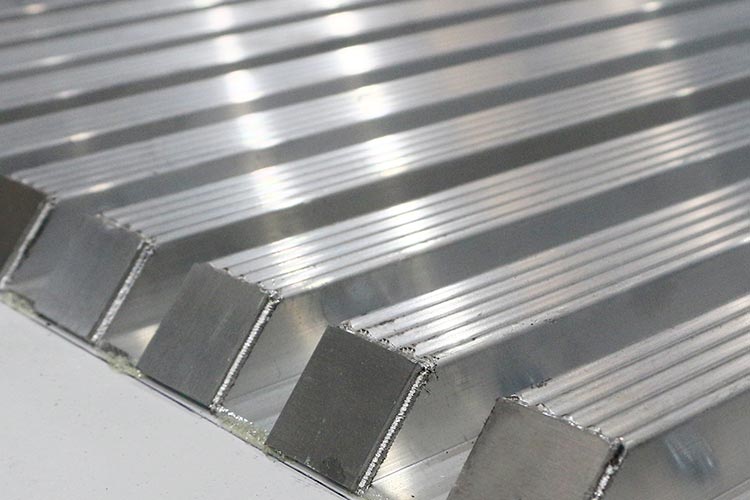

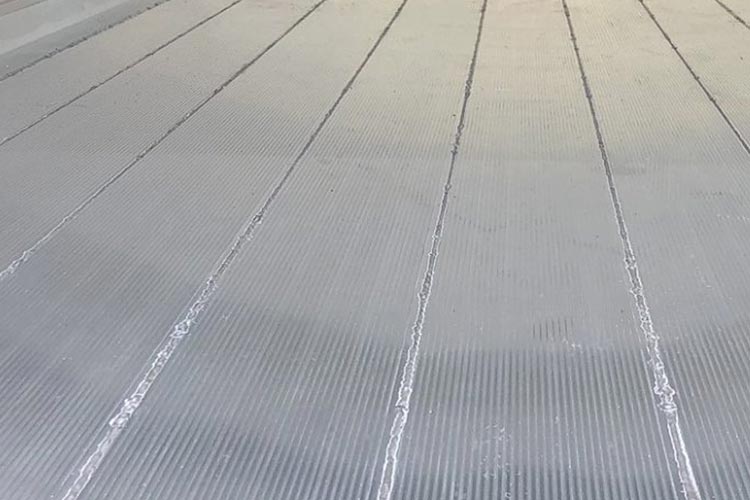

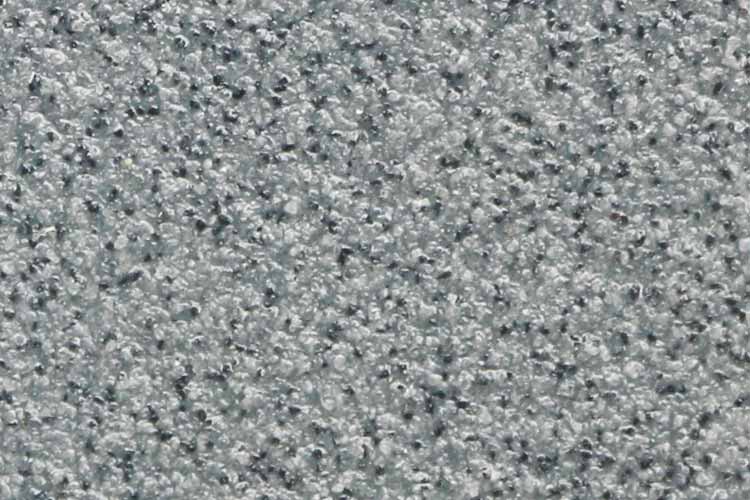

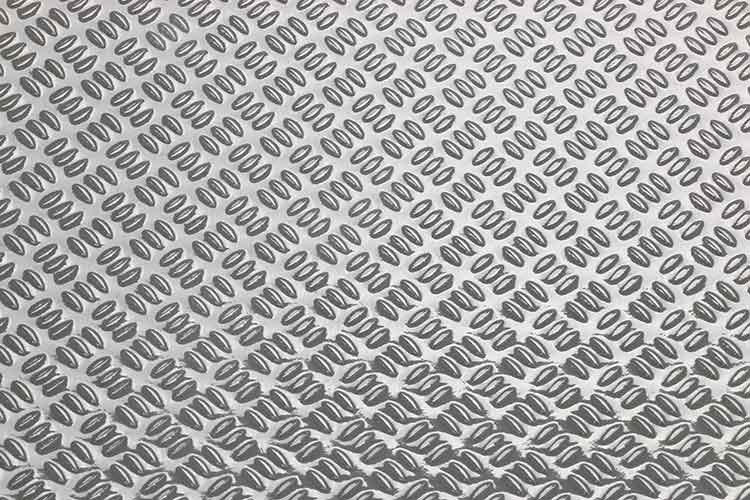

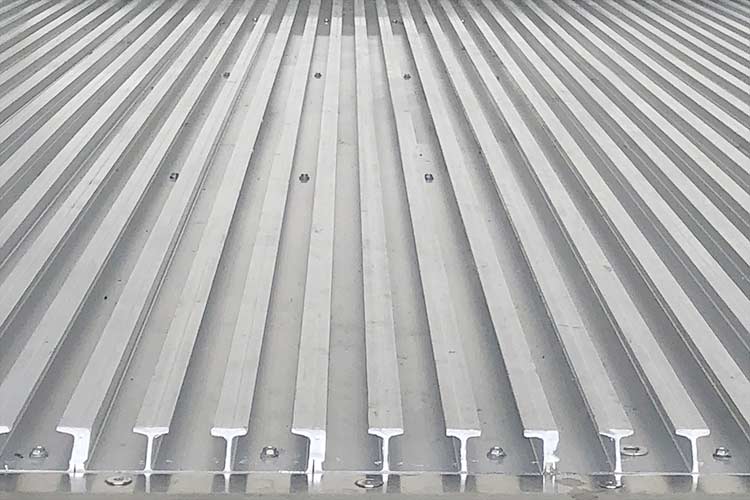

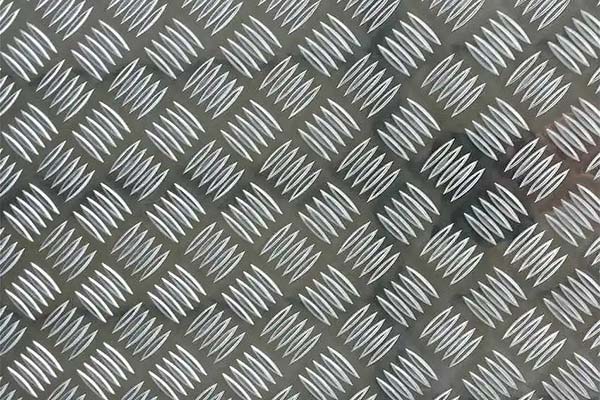

Selección de la superficie del piso

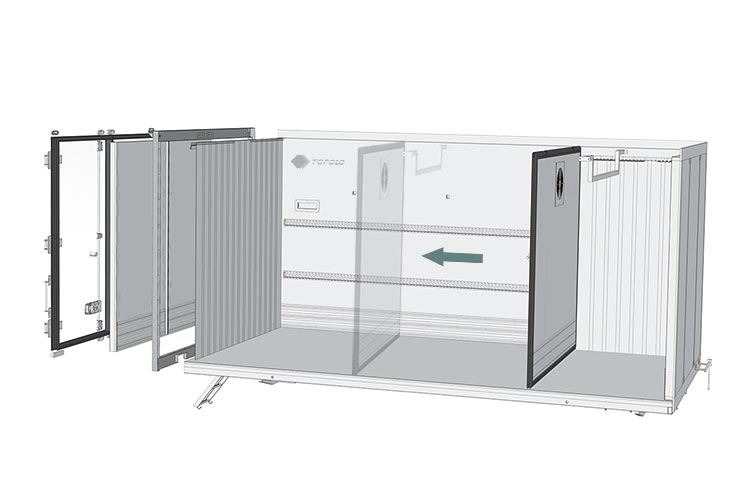

03. Tabiques aislantes extraíbles
- Los separadores dividen la caja en múltiples zonas de temperatura, lo que permite transportar simultáneamente carga con diferentes requisitos de temperatura dentro de una sola caja.
- El diseño plegable y extraíble permite un uso flexible del espacio.
- Las juntas de goma en los bordes minimizan el flujo de aire.

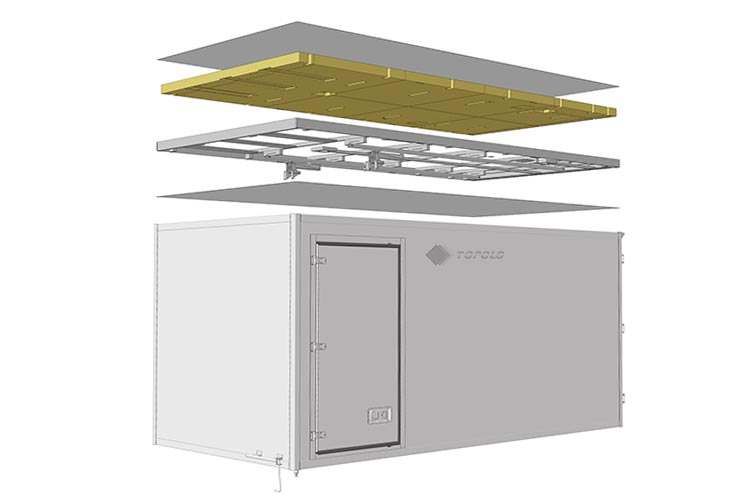

04. Paneles de techo multifuncionales
- Los paneles más gruesos proporcionan un mejor aislamiento térmico.
- Sistema de rieles de suspensión de alta capacidad, capaz de soportar más de 15 toneladas.
- Conductos de aire ocultos.
- Conductos de cableado eléctrico ocultos.
- Conductos de evaporador ocultos.

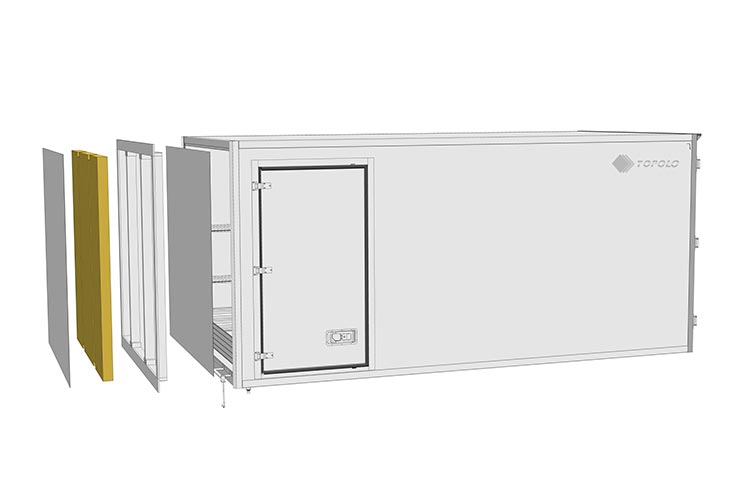

05. Paneles frontales reforzados
- Construcción más robusta que resiste vibraciones, impactos y desgarros. Permite la suspensión de unidades de refrigeración más pesadas.
- Paneles engrosados que minimizan la pérdida de temperatura causada por el viento.
- Cableado eléctrico y plomería ocultos.

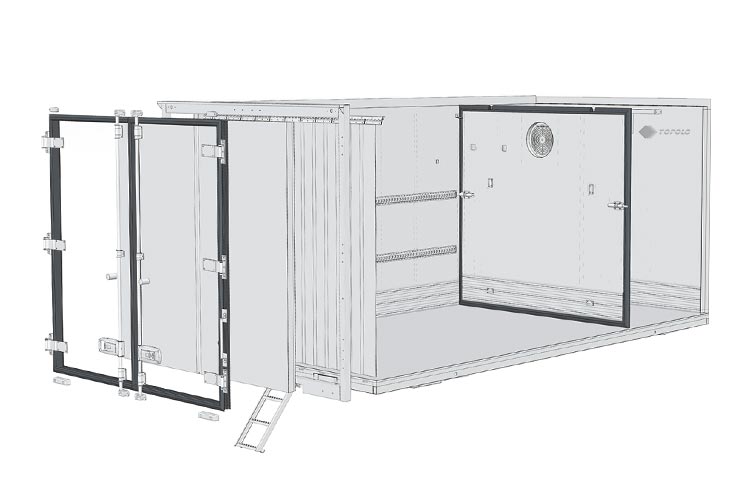

06. Puertas fáciles de operar
- Diseño perfectamente sellado, impermeable y resistente a condiciones climáticas extremas.
- Diseño patentado para una apertura y cierre más fáciles.
- Marco de puerta de acero inoxidable 304 de alta resistencia.

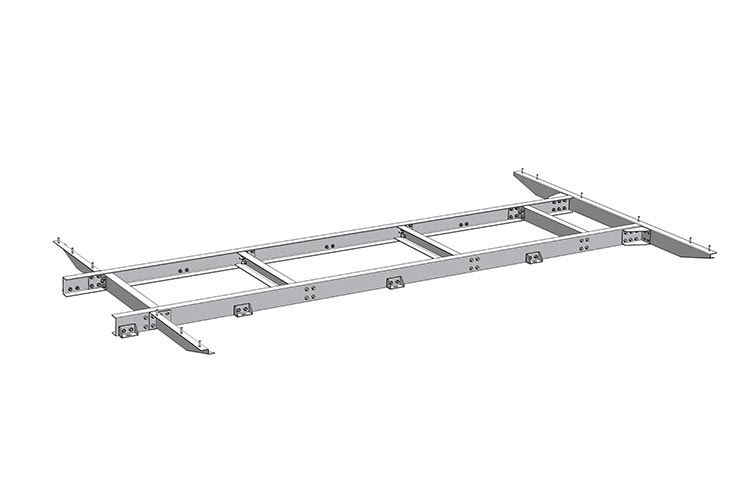

07. Subchasis ajustable
- Espaciado ajustable entre travesaños y vigas longitudinales, compatible con las principales marcas de chasis de camiones.
- Construido en acero galvanizado de alta resistencia con un límite elástico de 700 MPa.
- Los componentes atornillados proporcionan una estructura segura y duradera, y un fácil mantenimiento.
Kits personalizables para contenedores refrigerados
TOPOLO ofrece una gama completa de accesorios, desde estándar hasta no estándar, para satisfacer las necesidades de actualización funcional y adaptación de contenedores refrigerados.

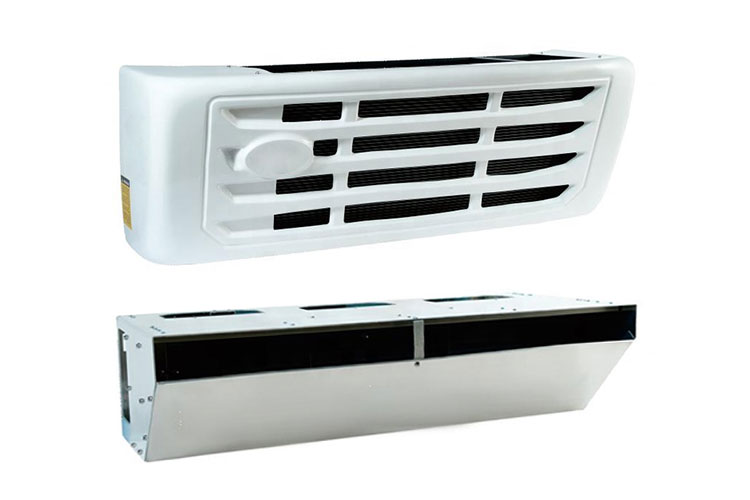

- Marcas reconocidas como Thermo King, Carrier, Supersnow, etc.

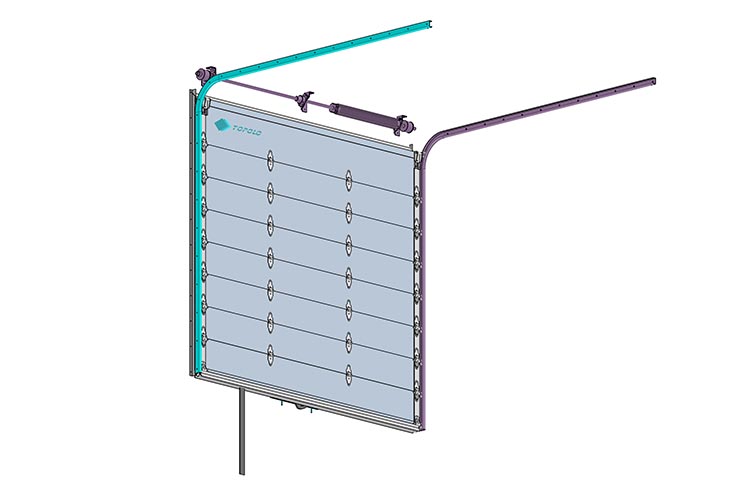

- Puerta enrollable con aislamiento manual o eléctrico para facilitar la apertura y el cierre.

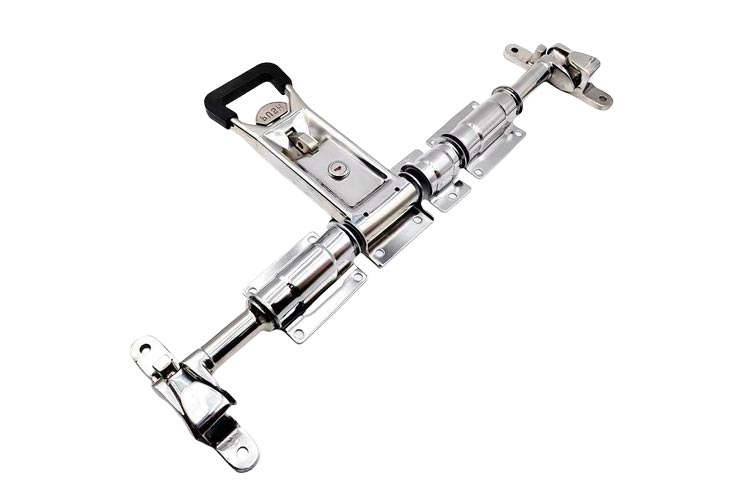

- Fabricada en acero inoxidable con acabado espejo, puede diseñarse con diferentes métodos de cierre.
- Fabricadas en acero inoxidable de alta resistencia, con un ángulo de apertura de la puerta superior a 180°.

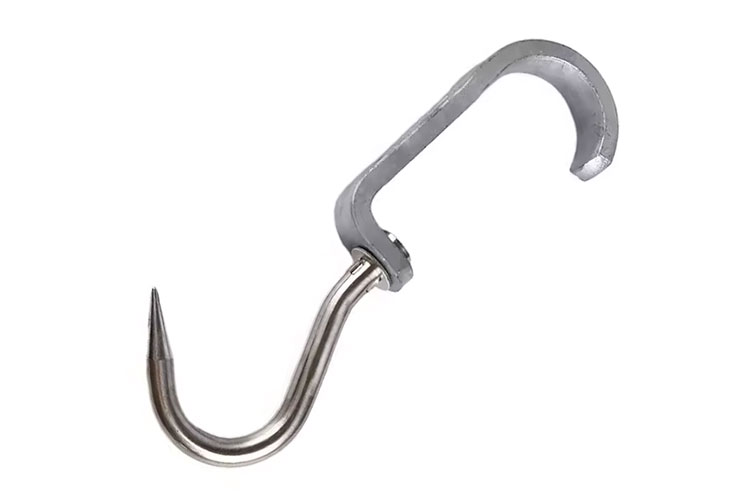

- Fabricados en acero inoxidable resistente, especialmente utilizados para el transporte de carne, con una capacidad máxima de carga de 200 kg.

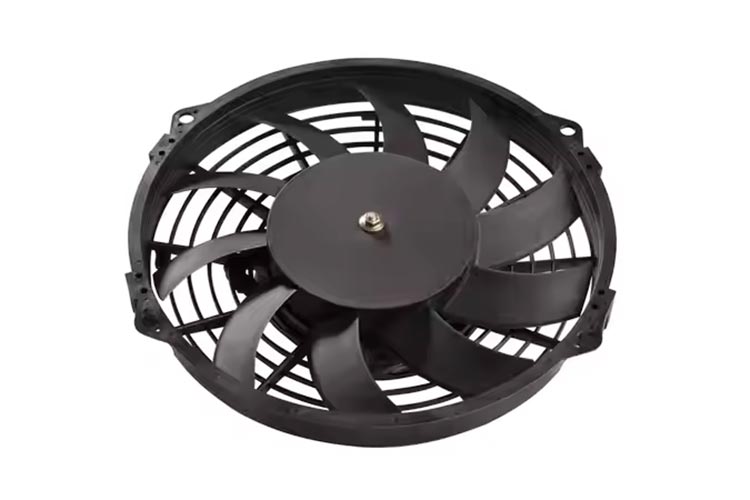

- Diseño de suspensión, fácil de instalar, funcionamiento estable y que mantiene una temperatura equilibrada dentro del contenedor.

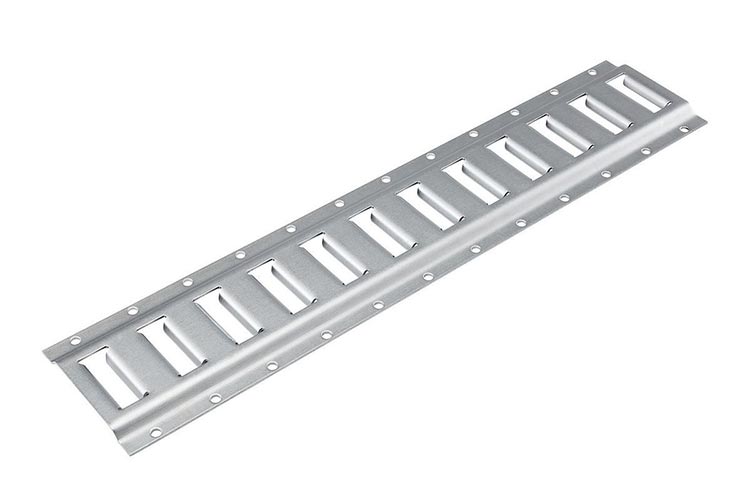

- Disponibles en acero galvanizado y acero inoxidable, en diseños verticales y horizontales.

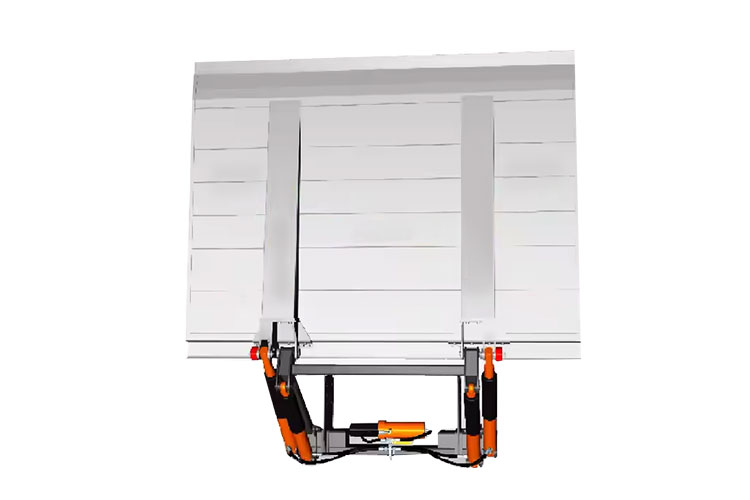

- Puede elegir entre puertas traseras voladizas, de columna o retráctiles.
- Perfiles de extrusión de aleación de aluminio de alta resistencia, con diseños personalizables.

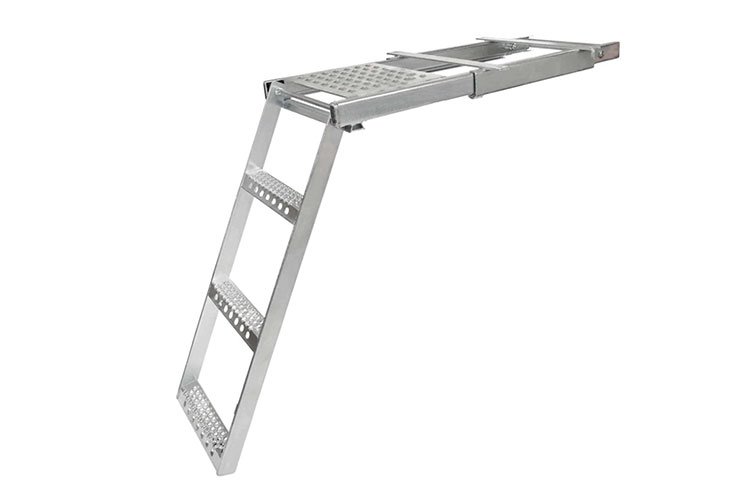

- Fabricadas en acero galvanizado de alta resistencia, con diseño plegable que permite plegarlas mientras el camión refrigerado está en movimiento.

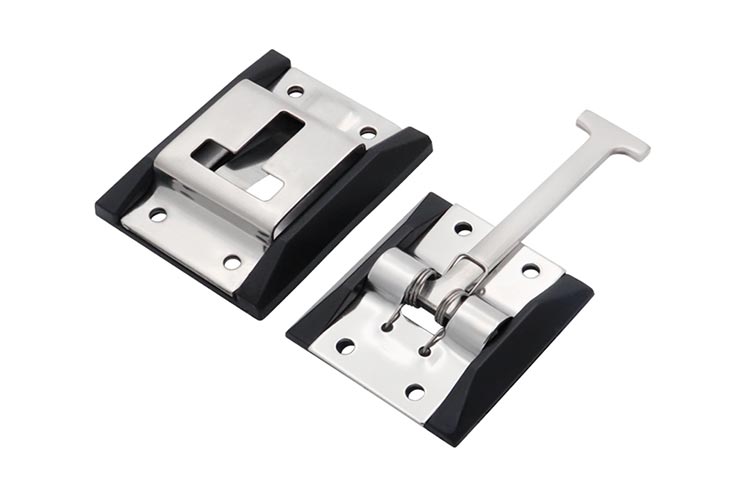

- Puede elegir entre manija, magnéticos, con hebilla, con pestillo y otros tipos.

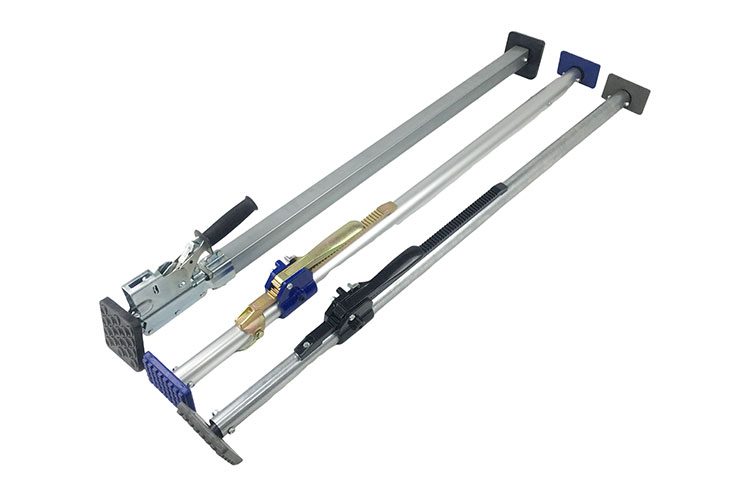

- La estructura telescópica se puede ajustar a la longitud adecuada según el tamaño de la caja y la cantidad de mercancía.

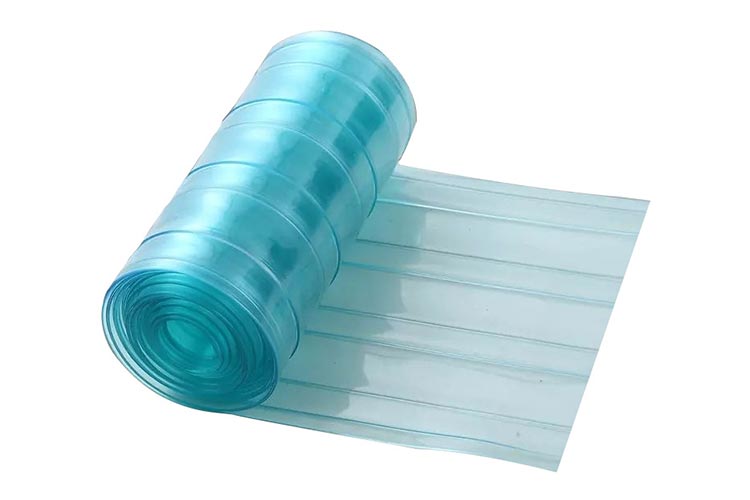

- Fabricadas en PVC transparente o translúcido, reducen eficazmente la pérdida de aire frío durante la carga y descarga.

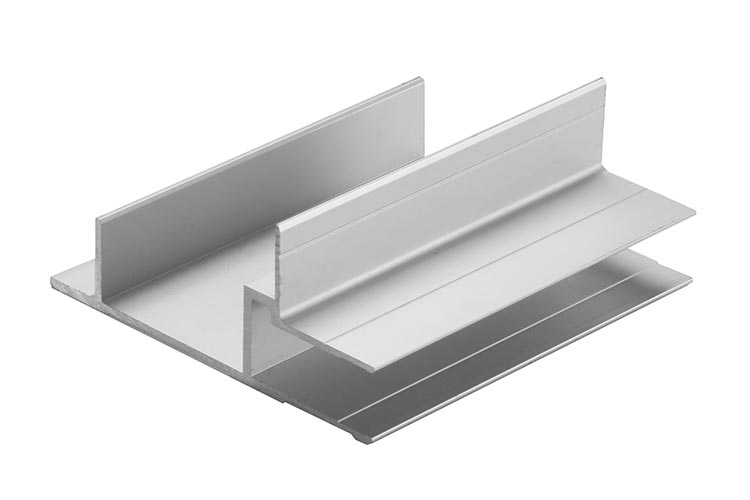

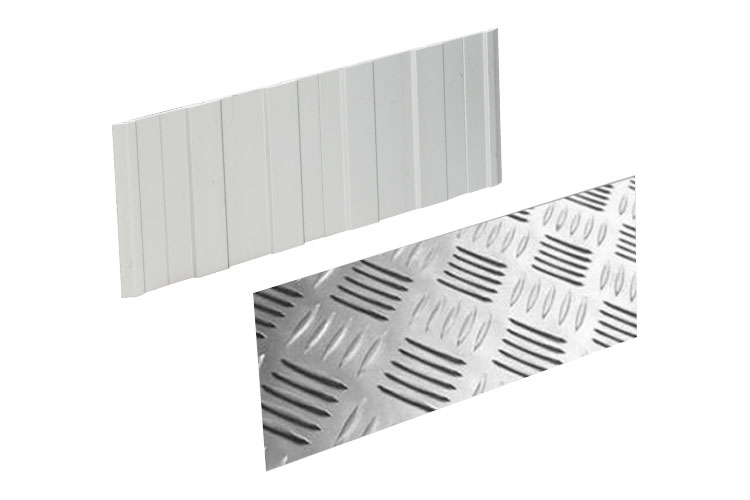

- Fabricadas en aleación de aluminio de alta dureza para evitar que la carga dañe las paredes interiores de la caja.

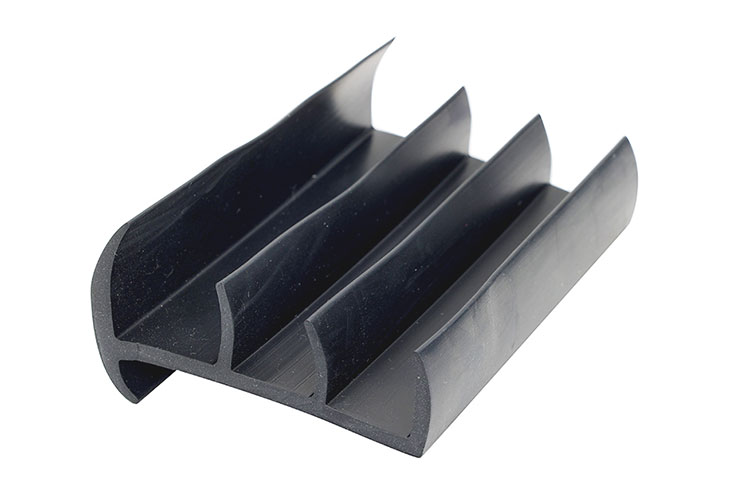

- Banda de sellado de caucho EPDM dentado múltiple para un mejor sellado.
- Personalizados según las dimensiones específicas de la caja y los requisitos de la aplicación para adaptarse perfectamente a la forma del vehículo.
Inicie su proyecto
Inicie su proyecto de camión refrigerado y deje que nuestros ingenieros diseñen su caja refrigerada. Ya sea que se centre en la entrega de productos frescos, la cadena de frío farmacéutica o se expanda al transporte de carga especializada, nuestras soluciones garantizan la calidad de la carga y reducen los costos operativos.
