El núcleo de panal de aramida es un material de estructura de panal hecho de papel de aramida impregnado con resina fenólica ignífuga. La aramida (poliimida) es un polímero de alto rendimiento con excelente resistencia a altas temperaturas, resistencia a la corrosión química y resistencia mecánica. La estructura celular del núcleo de panal de aramida es hexagonal, lo que lo hace liviano, de alta resistencia, absorbente del sonido y aislante del calor.
¿Por qué elegir la estructura de panal hexagonal?
La estructura hexagonal de las células alveolares de aramida es una de las estructuras más eficientes capaces de llenar el espacio. La estructura hexagonal tiene conexiones estables y puede maximizar el uso de materiales de aramida, lo que hace que la estructura alveolar tenga la máxima resistencia y rigidez. Y puede distribuir uniformemente la carga, mejorando así la durabilidad y resistencia a la compresión del material.
En resumen, sus características son las siguientes:
- Buena penetración de la resina.
- Alta resistencia y rigidez específicas.
- Excelente resistencia a la corrosión y propiedades autoextinguibles.
- Mejor resistencia a la intemperie y aislamiento.
- Buen rendimiento de penetración de ondas electromagnéticas.
- Alta estabilidad.
Tipos de celdas
Ofrecemos núcleos de panal de aramida en dos tipos de celdas: núcleo de panal hexagonal regular y núcleo de panal hexagonal sobreexpandido.

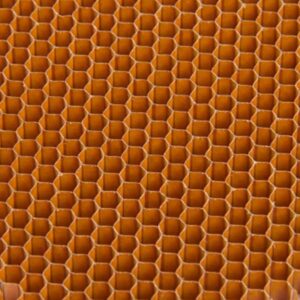

La estructura celular hexagonal regular hace que la estructura del panel alveolar sea más estable y adecuada para productos que requieren menos deformación.
La forma de celda sobreexpandida permite que el panel alveolar se doble fácilmente en una dirección, lo que lo hace adecuado para formar curvas simples.
Datos técnicos
| Tamaño de celda (mm) | Densidad (kg/m³) | Resistencia a la compresión (MPa) | Corte en L (N/mm²) | Corte W (N/mm²) | |
| 3.2 | 1/8 pulgada | 48 | 1.9 | 1.16 | 0.62 |
| 3.2 | 64 | 3.1 | 1.48 | 0.82 | |
| 3.2 | 80 | 4.7 | 1.95 | 1.05 | |
| 3.2 | 96 | 6.6 | 2.45 | 1.42 | |
| 3.2 | 128 | 11.3 | 2.95 | 1.78 | |
| 3.2 | 144 | 13.2 | 3.05 | 1.9 | |
| 4 | 5/23 pulgada | 29 | 0.6 | 0.45 | 0.26 |
| 4 | 80 | 5.1 | 1.9 | 0.98 | |
| 4 | 144 | 13 | 3.6 | 2 | |
| 4.8 | 3/16 pulgada | 32 | 0.9 | 0.58 | 0.36 |
| 4.8 | 48 | 2.6 | 0.98 | 0.56 | |
| 4.8 | 64 | 3.4 | 1.7 | 0.92 | |
| 4.8 | 80 | 6 | 1.95 | 1.1 | |
| 4.8 | 96 | 7.3 | 2.26 | 1.32 | |
| 4.8 | 123 | 9.3 | 3.4 | 1.86 | |
| 6.4 | 1/4 pulgada | 24 | 0.54 | 0.34 | 0.18 |
| 6.4 | 32 | 0.8 | 0.54 | 0.3 | |
| 6.4 | 48 | 2.05 | 1 | 0.56 | |
| 6.4 | 64 | 3.4 | 1.54 | 0.79 | |
Panal de aramida versus panal de aluminio
| Ítem | Longitud lateral (mm) | Densidad (kg/m³) | Fuerza compresiva | Módulo de compresión | Resistencia a la cizalladura | Módulo de corte | ||||
| (psi) | (MPa) | (ksi) | (GPa) | (psi) | (MPa) | (ksi) | (GPa) | |||
| Panal de aramida | 2.75 | 48 | 325 | 2.24 | 20 | 0.13 | 175 | 1.2 | 6 | 0.04 |
| Panal de aluminio 5052 | 2.75 | 48 | 300 | 2.06 | 75 | 0.51 | 210 | 1.44 | 45 | 0.81 |
Aplicaciones
El panal de aramida se usa ampliamente en los campos aeroespacial, automotriz, electrónico, de protección y otros. Como placas de conexión de mamparos de barcos, palas de rotores de helicópteros, depósitos de combustible, antenas, radares, suelos, cascos, carrocerías de coches de carreras, antenas terrestres, etc.
Paneles compuestos con núcleo de panal de aramida
La estructura tipo sándwich alveolar basada en material de núcleo alveolar de aramida es un importante material absorbente de energía. Las ventajas obvias del panal de aramida son la baja expansión térmica y la conductividad térmica, así como una alta resistencia al calor y al fuego. Su estabilidad dimensional en condiciones de calor y humedad lo hace adecuado para diversas aplicaciones de alta gama. El núcleo de panal de aramida se puede componer con preimpregnados de fibra de carbono, preimpregnados de fibra de vidrio, placas de metal, etc. para fabricar placas compuestas de diversos espesores y formas.
